想要控制車輪和底盤零配件的腐蝕，就需要了解材料之間的相互作用、電鍍法及各種防護措施和技術的相對有效性。目前采用的一種防腐蝕措施為使用有機和無機涂料，另一種措施是防止電鍍電流穿過絕緣層和機械設計。為了選擇合適的技術并充分利用該技術來減緩腐蝕，有必要在實驗室中重復并精確控制腐蝕影響因素。在生產中實施某工藝后，必須持續(xù)測試和認證其質量。實驗室腐蝕試驗用于腐蝕控制技術的開發(fā)、生產的材料認證及投產后的質量認證。

鹽霧試驗

鹽霧試驗是在100多年前開發(fā)的，第一個已知標準ASTM B117在1914年提出。隨著時間推移，對技術進行了優(yōu)化，并將它作為復雜的環(huán)境測試循環(huán)的一部分實施。此技術已經有很多變化，但是大部分都涉及噴濃度一般在0.5%至5%之間的氯化鈉溶液。所述溶液可以通過添加醋酸或硫酸酸化，但是一般情況下pH值為中性的。產生噴霧的傳統(tǒng)方式為將溶液泵送到一個霧化噴嘴中，在噴嘴中與壓縮空氣組合，產生漂浮在試驗箱中的非常小的液滴，直到沉降到試樣上。此類噴霧通常稱為“霧”或“薄霧”。

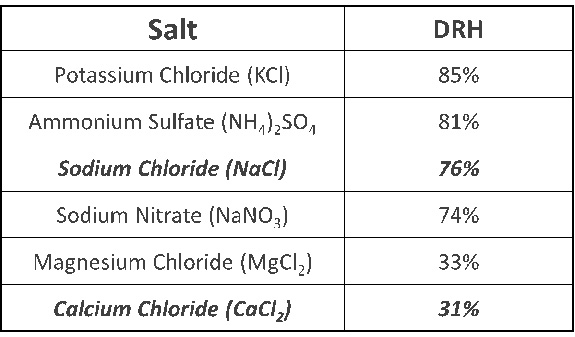

加速腐蝕測試中使用的多種常見鹽的潮解相對濕度

一些更新的方法需要噴出能夠以更大的沉降率直接落在試樣上的更大的液滴。噴霧類型約200-600ml溶液/平方米試樣區(qū)域/小時，具體視不同方法而定。直接噴淋有時稱為“淋浴”，可能在約20分鐘噴淋期間輸出5-10升/平方米，或者說為在相同期限內使用噴霧時輸出溶液量的100倍。

濕/干循環(huán)試驗

鹽霧試驗并未重復真實的大氣腐蝕，因為它們始終保持試樣完全濕潤。暴露在環(huán)境中的材料會進行周期性的濕和干階段。濕與干條件之間的轉換加速了腐蝕并改變了腐蝕產物的化學結構。因為這個原因，濕和干循環(huán)腐蝕試驗在20世紀60年代被開發(fā)出來。首個被普遍應用的試驗稱為Prohesion，它在ASTM G85的附件5中被標準化。在此試驗中，噴稀釋的氯化鈉和硫酸銨溶液一小時，然后使用強制空氣循環(huán)干燥一小時。

在20世紀80年代，汽車行業(yè)制定了一個包含鹽霧、強制空氣干燥及暴露在飽和濕度或在一些標準中稱為“潤濕”的試驗。這些試驗模擬了在使用除冰鹽處理的道路上行駛的車輛，白天在外面停車變干，夜間相對濕度升高時重新潤濕。GM 9540P、Volkswagen PV1210和 JASO M609中都介紹了此類試驗。GM方法更新并再版為GMW 14872，但是三種方法目前都在使用。

 PV1210循環(huán)腐蝕測試

Chamber RH （%）試驗箱相對濕度（%）

Chamber temp(℃)試驗箱溫度（℃）

Setpoint 設定值

Actual實際值

Fog霧

Dry off干燥

Wetting加濕

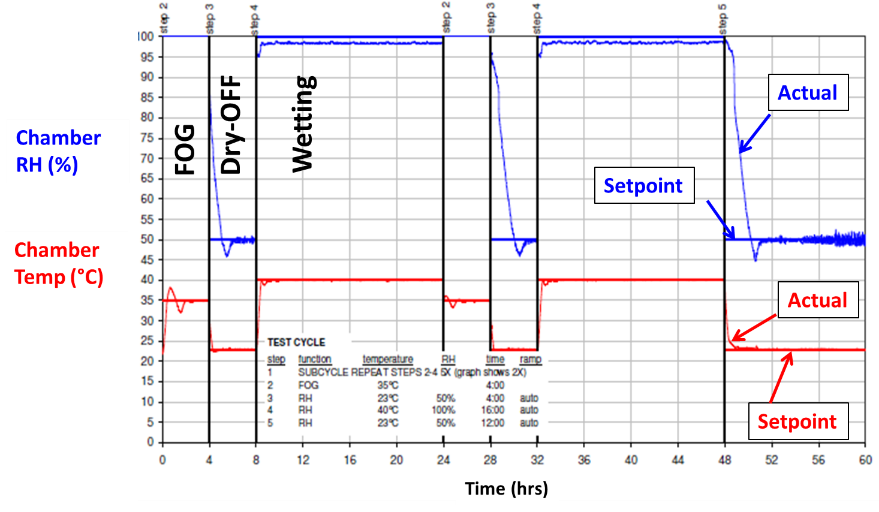

GMW14872循環(huán)腐蝕實驗室測試

這些實驗室測試存在的一個問題是，實驗室之間的重復性差，再現性也差。這是因為在不同實驗室條件和不同試驗箱中達到的干燥速率。JASO M609要求在濕和干條件下非常快速的轉換，最可能解決此問題。然而，此方法無法準確模擬戶外環(huán)境，具體如下面討論的。盡管有此問題，此方法仍在日本和亞洲其他汽車公司中頗受歡迎。

相對濕度的關鍵作用

在過去的二十年中，腐蝕測試方法開發(fā)重點為更加準確的相對濕度控制。這與鹽的潮解有關。潮解指的是當相對濕度足夠高時，任何可溶性鹽能夠從空氣中吸收足夠的水分以形成液體溶液的性質。氯化鈉的潮解相對濕度（DRH）數值為76%，此數值接近上述80%相對濕度規(guī)則。然而，這條規(guī)則可能過于太簡單了。鋼的腐蝕從相對濕度為約50%開始，并隨著相對濕度的升高而速率升高。在相對濕度數值略低于氯化鈉潮解相對濕度時，鋼的腐蝕速率高。

需要考慮的第二個因素是電偶腐蝕。汽車和卡車都是由多種金屬和合金制造而成的，電偶腐蝕是一個嚴重的問題。鋼、鋁和鎂合金以及鍍鋅涂層都很常見，只要表面有電解膜，它們之間就會存在電偶。然而，相對濕度略低于76%，此濕度足以讓腐蝕發(fā)生，但是不是表面上的內聚電解膜完成電路。結果為，偏貴金屬（也即鋼與鋁、鋅或鎂形成電偶時為鋼）的陰極保護，當相對濕度為70%時，可能不會有效發(fā)生。

現代汽車腐蝕試驗方法

在當今的汽車行業(yè)中，腐蝕測試方法的趨勢為包含在約50%至95%之間的受控相對濕度循環(huán)。線性轉換旨在改善重復性和再現性，同時減緩干燥過程，在比傳統(tǒng)濕/干試驗中更長的時期內達到峰值腐蝕速率，并控制相對濕度低于和高于76%的時間。上面討論的舊版JASO M609方法強調快速轉換，給此重要的相對濕度區(qū)留下的時間非常短。

這些新方法有ACT 1（沃爾沃汽車和福特L-467標準）、ECC 1（雷諾）、VDA 233-102和GMW 14872。新VDA測試和ECC1繼續(xù)使用鹽霧方法，但其他測試通過噴淋方法提供鹽霧。 SAE中國最近制定了一個名為CATCH的新標準，它結合了所有這些方法的有用元素，以高水平的加速度實現真實的結果。它使用鹽霧的噴淋方法。

Q-FOG CRH 1100帶濕度控制的鹽霧試驗箱可實現0~100%濕度控制

在將來的一篇文章中，我們將討論需要什么樣的試驗箱來符合這些新測試標準的需求。

Q-Lab的Q-FOGCRH鹽霧箱設計用于精確控制相對濕度及干濕條件之間的線性轉換。它可以運行噴淋或噴霧，且用戶可以輕松在兩者之間轉換。

Q-lab 中國指定代理
